Trong thế giới phức tạp và tốc độ cao của viễn thông và mạng dữ liệu hiện đại, việc truyền dữ liệu liền mạch dựa trên nền tảng của phần cứng được thiết kế chính xác. Trong khi các bộ định tuyến và chuyển mạch thường được chú ý thì những anh hùng thầm lặng thực sự của bất kỳ mạng cáp quang nào lại là các thành phần nhỏ, thụ động đảm bảo tín hiệu ánh sáng truyền từ điểm A đến điểm B với mức suy hao tối thiểu và độ tin cậy tối đa. Trong số các thành phần quan trọng này, có hai thành phần thường gây nhầm lẫn do bề ngoài giống nhau nhưng chức năng rất khác nhau: dây nối cáp quang và dây nối cáp quang. Hiểu được vai trò riêng biệt của từng vai trò là điều cơ bản đối với các nhà thiết kế mạng, người cài đặt và chuyên gia CNTT, những người xây dựng và duy trì cơ sở hạ tầng kỹ thuật số hỗ trợ thế giới của chúng ta.
Sự khác biệt cơ bản là sợi đuôi lợn là một sợi cáp ngắn có một đầu nối được kết thúc tại nhà máy và một đầu sợi trần để nối, được sử dụng để tạo kết nối cố định, trong khi dây nối là cáp hoàn chỉnh có đầu nối ở cả hai đầu, được sử dụng để kết nối thiết bị đang hoạt động hoặc tạo liên kết tạm thời.
Sự khác biệt này, tuy có vẻ đơn giản, nhưng lại có ý nghĩa sâu sắc đối với kiến trúc mạng, quy trình cài đặt và bảo trì dài hạn. Việc sử dụng cái này thay cho cái kia có thể dẫn đến lỗi mạng, suy giảm hiệu suất và làm lại tốn kém. Sợi bím tóc là cầu nối giữa đường trục cố định, hợp nhất và điểm kết nối linh hoạt, dễ quản lý. Hướng dẫn toàn diện này sẽ làm sáng tỏ những thành phần thiết yếu này. Chúng tôi sẽ khám phá bím tóc sợi là gì, đi sâu vào các ứng dụng quan trọng của nó trong các môi trường mạng khác nhau, đưa ra so sánh rõ ràng và chi tiết với dây vá, đồng thời đưa ra lời khuyên thiết thực về cách chọn thành phần phù hợp cho công việc phù hợp, đảm bảo mạng của bạn được xây dựng trên nền tảng rõ ràng và chính xác.
Bím tóc sợi quang là gì?
Các ứng dụng phổ biến của bím tóc sợi
Đuôi lợn sợi và dây vá: So sánh chi tiết
Hiểu mối nối và vai trò của bím tóc
Thông số kỹ thuật chính: Đầu nối và loại sợi
Thực hành tốt nhất để sử dụng bím tóc bằng sợi
Kết luận: Xây dựng nền tảng mạng đáng tin cậy
Dây cáp quang là một đoạn cáp quang có chiều dài ngắn có đầu nối do nhà máy lắp đặt ở một đầu và đầu kia là sợi trần, dùng để nối với sợi khác.
Hãy coi bím tóc bằng sợi như một thành phần bán thành phẩm, được thiết kế nhằm mục đích tạo ra điểm kết nối có độ tin cậy cao, tổn thất thấp. Nó không phải là cáp độc lập để liên kết các thiết bị. Thay vào đó, chính liên kết quan trọng sẽ biến cáp quang thô, liên tục thành một cổng có cấu trúc và có thể quản lý được. Cấu trúc của bím tóc bằng sợi rất chính xác: một đầu có đầu nối chất lượng cao, chẳng hạn như LC, SC hoặc FC, đã được nhà sản xuất đánh bóng và thử nghiệm để đảm bảo hiệu suất tối ưu. Đầu nối này là thứ cuối cùng sẽ cắm vào bảng vá lỗi, tấm tiếp hợp hoặc phần cứng mạng khác.
Đầu còn lại của bím tóc được cố ý để lại mà không có đầu nối. Đầu sợi trần này được cẩn thận loại bỏ lớp phủ bảo vệ để lộ lớp vỏ và lõi thủy tinh nguyên sơ. Đầu lộ ra này được thiết kế cho một mục đích: được nối. Nối là quá trình kết hợp hai sợi thủy tinh với nhau bằng hồ quang điện, tạo ra một đường dẫn ánh sáng liên tục với mức mất tín hiệu tối thiểu. Đầu kết nối được kết thúc tại nhà máy đảm bảo rằng phần khó khăn nhất trong việc tạo kết nối—đánh bóng và kết thúc—được thực hiện trong môi trường nhà máy được kiểm soát, mang lại giao diện chất lượng cao nhất quán. Đầu trần cho phép kết nối trường lâu dài và mạnh mẽ thông qua nối.
Do đó, vai trò chính của bím tóc bằng sợi là đóng vai trò trung gian. Nó cung cấp một điểm kết nối đáng tin cậy, hoàn hảo tại nhà máy ở một bên và một điểm nối ở bên kia. Sự kết hợp này là tiêu chuẩn để tạo các điểm cuối vĩnh viễn trong mạng cáp quang, chẳng hạn như tại bảng vá lỗi, đóng mối nối và hộp phân phối. Việc sử dụng dây cáp sợi đảm bảo các điểm kết nối của mạng vừa có hiệu suất cao vừa bền bỉ.
Bím tóc sợi chủ yếu được sử dụng trong cơ sở hạ tầng mạng thụ động như bảng vá lỗi, đóng mối nối và hộp phân phối để tạo kết nối cố định, tổn thất thấp giữa cáp trục và thiết bị hoạt động hoặc các phân đoạn cáp khác.
Thiết kế cụ thể của bím tóc sợi làm cho nó không thể thiếu trong mọi tình huống cần phải kết thúc sợi vĩnh viễn, có tổ chức và mật độ cao. Việc sử dụng nó là dấu hiệu đặc trưng của việc cài đặt mạng tuân thủ tiêu chuẩn, chuyên nghiệp. Bạn sẽ tìm thấy các bím tóc sợi ở trung tâm của hầu hết mọi mạng cáp quang, từ các trung tâm dữ liệu lớn cho đến các kết nối cuối cùng mang Internet đến các gia đình và doanh nghiệp.
Một trong những ứng dụng phổ biến nhất là trong các bảng vá cáp quang và khung phân phối. Trong trung tâm dữ liệu hoặc phòng viễn thông, một sợi cáp trục lớn chứa nhiều sợi riêng lẻ (ví dụ: 12, 24, 48 hoặc nhiều hơn) sẽ được đưa ra phía sau bảng vá lỗi. Sau đó, từng sợi riêng lẻ này được nối tỉ mỉ vào đầu trần của bím tóc sợi tương ứng. Các mối nối được bảo đảm trong một khay được bảo vệ bên trong bảng điều khiển. Sau đó, các đầu nối của bím tóc sẽ được cắm vào các cổng bộ chuyển đổi ở mặt trước của bảng vá lỗi. Điều này tạo ra một giao diện có cấu trúc, có tổ chức và dễ quản lý, sau đó có thể sử dụng dây vá để kết nối thiết bị với mạng đường trục.
Một ứng dụng quan trọng khác là đóng mối nối và thiết bị đầu cuối cho mạng FTTx (Fiber to the x). Khi triển khai cáp quang đến nhà (FTTH), cáp quang đến tòa nhà (FTTB) hoặc cáp quang đến lề đường (FTTC), các kỹ thuật viên sử dụng các mối nối được xếp hạng ngoài trời để bảo vệ các kết nối cáp quang. Ở đây, cáp phân phối được nối thành một bó sợi bím, sau đó mỗi bím tóc sẽ được chuyển đến từng khách hàng hoặc điểm cung cấp dịch vụ. Bím tóc bằng sợi cung cấp điểm kết nối bền bỉ, chịu được thời tiết cần thiết trong những môi trường ngoài trời đòi hỏi khắt khe này. Phương pháp này đáng tin cậy và có khả năng mở rộng hơn nhiều so với việc sử dụng các đầu nối cơ học cho mọi kết nối tại hiện trường. Trong mọi trường hợp, mạng cáp quang đóng vai trò là cầu nối giữa cơ sở hạ tầng hợp nhất, cố định và mạng lưới có thể kết nối linh hoạt.
Sự khác biệt cốt lõi nằm ở cấu trúc và chức năng của chúng: một sợi dây có một đầu nối và một đầu nối cho các liên kết cố định, trong khi dây vá có hai đầu nối cho các liên kết linh hoạt, có thể cắm được giữa các thiết bị hoạt động.
Mặc dù cả hai đều là cáp quang nhưng việc nhầm đuôi sợi quang với dây nối là một lỗi phổ biến nhưng nghiêm trọng. Chúng được thiết kế cho các mục đích cơ bản khác nhau trong một mạng. Hiểu được vai trò riêng biệt của chúng là rất quan trọng để thiết kế và triển khai mạng phù hợp. Dây vá, còn được gọi là dây nhảy, là một loại cáp hoàn chỉnh, có hai đầu được sử dụng để kết nối hai cổng đang hoạt động, chẳng hạn như bộ chuyển mạch sang máy chủ hoặc bộ định tuyến với bảng vá lỗi. Nó được thiết kế để linh hoạt và cắm và rút phích cắm thường xuyên.
Để phân biệt rõ ràng, hãy xem xét bảng so sánh sau:
| Tính năng | Dây nối sợi | Pigtail (Jumper) |
|---|---|---|
| Kết cấu | Một đầu nối được kết thúc tại nhà máy, một đầu sợi trần để nối. | Hai đầu nối được kết thúc tại nhà máy, một đầu nối ở mỗi đầu. |
| Sử dụng chính | Tạo các kết nối cố định, hợp nhất tại các điểm kết thúc (ví dụ: bảng vá lỗi, đóng mối nối). | Tạo các kết nối linh hoạt, có thể cắm được giữa các thiết bị đang hoạt động hoặc với bảng vá lỗi. |
| Phương thức kết nối | Một đầu được nối; đầu kia được cắm vào bộ chuyển đổi. | Hai đầu đều được cắm vào adapter hoặc cổng thiết bị. |
| Chiều dài | Thường ngắn (ví dụ: 1-2 mét), vì nó chỉ cần tiếp cận từ khay nối đến cổng. | Có sẵn với nhiều chiều dài tiêu chuẩn khác nhau (ví dụ: 1m, 3m, 5m, 10m) để điều chỉnh khoảng cách giữa các thiết bị. |
| Linh hoạt | Thấp. Nó là một phần của quá trình cài đặt cố định và không được di chuyển sau khi thiết lập lần đầu. | Cao. Được thiết kế linh hoạt và có thể di chuyển hoặc cấu hình lại khi cần thiết. |
| Ví dụ tương tự | Ổ cắm trên tường có dây nối cố định bên trong tường. | Dây đèn có phích cắm ở hai đầu để nối đèn với tường. |
Về bản chất, sợi quang là một *thành phần* dùng để *xây dựng* cơ sở hạ tầng của mạng, trong khi dây vá là một *cáp* dùng để *vận hành* bên trong cơ sở hạ tầng đó. Bạn sử dụng một sợi dây nối để tạo một cổng trên bảng vá lỗi, sau đó bạn sử dụng dây nối để kết nối thiết bị với cổng đó. Họ làm việc cùng nhau, nhưng họ không thể thay thế cho nhau.
Nối là quá trình nối vĩnh viễn hai sợi bằng cách kết hợp chúng lại với nhau và đuôi lợn sợi là thành phần thiết yếu tạo điều kiện thuận lợi cho quá trình này bằng cách cung cấp một đầu cuối của nhà máy để nối vào.
'Phần cuối trần' của bím tóc bằng sợi chỉ tồn tại với mục đích nối. Nối là phương pháp ưa thích để tạo kết nối sợi cố định vì một số lý do chính. Quá trình này bao gồm việc sử dụng một công cụ chuyên dụng gọi là máy ghép nhiệt hạch. Máy này căn chỉnh chính xác hai đầu sợi trần (một đầu từ cáp trục và một đầu từ đuôi lợn sợi) rồi tạo ra hồ quang điện cao áp làm nóng chảy các sợi thủy tinh và hợp nhất chúng thành một sợi đơn, liên tục. Điều này tạo ra kết nối có tổn thất chèn đặc biệt thấp, thường dưới 0,1 dB, vượt trội hơn nhiều so với bất kỳ đầu nối cơ khí nào.
Một giải pháp thay thế cho việc nối là sử dụng đầu nối nối cơ học, đơn giản là giữ hai đầu sợi quang lại với nhau bằng gel hoặc bằng kẹp cơ học. Mặc dù dễ thực hiện hơn tại hiện trường mà không cần thiết bị đắt tiền, nhưng các mối nối cơ học có độ suy giảm tín hiệu cao hơn, kém tin cậy hơn trong thời gian dài và dễ bị thay đổi nhiệt độ và rung động hơn. Đối với các kết nối đường trục quan trọng trong mạng, nối nhiệt hạch là tiêu chuẩn công nghiệp nhờ hiệu suất và độ bền vượt trội. Sợi bím tóc hoàn toàn phù hợp cho quá trình này vì nó cung cấp đầu bên kia được đánh bóng tại nhà máy, chất lượng cao, giúp kỹ thuật viên không phải thực hiện việc chấm dứt khó khăn và tốn thời gian tại hiện trường.
Quy trình làm việc là minh chứng cho vai trò của nó: kỹ thuật viên mang cáp trục tới bảng vá lỗi, lột lớp vỏ ngoài và tách từng sợi riêng lẻ. Sau đó, mỗi sợi được cắt cẩn thận (cắt chính xác để tạo đầu phẳng) và đặt vào máy hàn nhiệt hạch. Phần đầu trần của sợi bím tóc tương ứng cũng được cắt ra và đặt vào máy ghép. Máy thực hiện mối nối và mối nối cố định sau đó được đặt cẩn thận vào khay nối trong bảng vá để bảo vệ. Sau đó, đầu nối của sợi bím tóc được định tuyến gọn gàng và cắm vào cổng phía trước của bảng điều khiển. Nếu không có sợi đuôi lợn, toàn bộ quá trình tạo ra điểm kết thúc có cấu trúc, đáng tin cậy này sẽ phức tạp hơn và kém tin cậy hơn nhiều.
Việc chọn đúng bím tóc sợi đòi hỏi phải kết hợp loại đầu nối và chế độ sợi quang với cơ sở hạ tầng mạng hiện có, đảm bảo khả năng tương thích và hiệu suất tối ưu.
Bím tóc bằng sợi không phải là thành phần phù hợp với tất cả mọi người. Để hoạt động chính xác trong mạng, mạng phải khớp chính xác với các thông số kỹ thuật của thiết bị và hệ thống cáp khác mà nó sẽ kết nối. Hai thông số kỹ thuật quan trọng nhất cần xem xét là loại đầu nối và loại sợi (chế độ).
Đầu nối ở cuối sợi bím tóc phải khớp với các cổng của bộ chuyển đổi trên bảng vá lỗi, công tắc hoặc thiết bị khác của bạn. Sử dụng sai loại sẽ dẫn đến sự không tương thích về mặt vật lý. Các loại đầu nối phổ biến bao gồm:

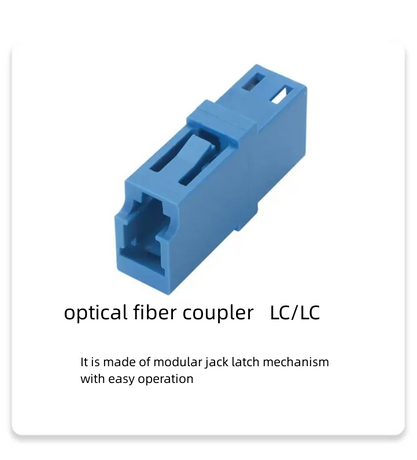

LC (Đầu nối Lucent): Đầu nối ferrule nhỏ, 1,25mm. Đây là loại phổ biến nhất trong các trung tâm dữ liệu hiện đại do mật độ cao, cho phép số lượng cổng trên mỗi bảng tăng gấp đôi so với các đầu nối cũ.

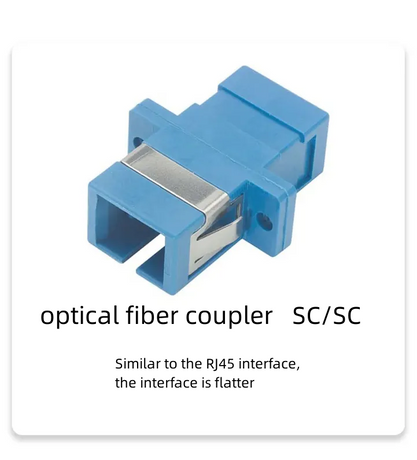

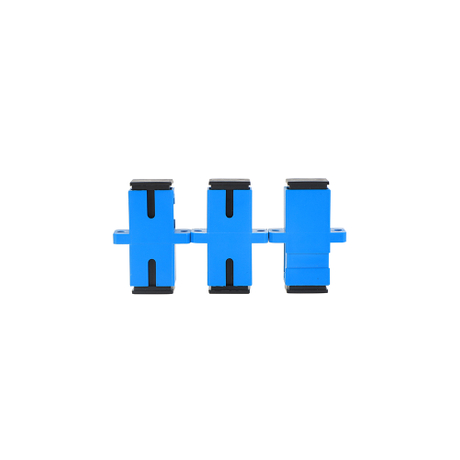

SC (Đầu nối thuê bao): Đầu nối ferrule hình vuông, 2,5mm với cơ chế chốt kéo đẩy. Nó đã từng là tiêu chuẩn và vẫn rất phổ biến trong các mạng quang thụ động và doanh nghiệp (PON) vì tính mạnh mẽ và dễ sử dụng của nó.
FC (Đầu nối Ferrule): Đầu nối ferrule 2,5mm có thân vít có ren. Nó cung cấp một kết nối rất an toàn có khả năng chống rung, làm cho nó phù hợp với môi trường khắc nghiệt hơn hoặc phòng thí nghiệm.
ST (Đầu thẳng): Đầu nối kiểu lưỡi lê xoắn và khóa vào vị trí. Đó là một phong cách cũ hơn nhưng vẫn được tìm thấy trong một số hệ thống cũ.
Sợi bên trong bím tóc phải phù hợp với loại sợi của cáp mà nó được nối vào. Trộn các loại sợi sẽ dẫn đến mất tín hiệu cao và liên kết không hoạt động. Hai loại chính là:
Chế độ đơn (SMF): Được thiết kế để liên lạc ở khoảng cách xa, chẳng hạn như trong mạng viễn thông và kết nối trung tâm dữ liệu. Nó có lõi nhỏ (khoảng 9 micron) và sử dụng nguồn ánh sáng laser. Phải sử dụng bím tóc sợi đơn chế độ với cáp chế độ đơn.
Đa chế độ (MMF): Được thiết kế để liên lạc với khoảng cách ngắn hơn, chẳng hạn như trong tòa nhà hoặc trung tâm dữ liệu. Nó có lõi lớn hơn (50 hoặc 62,5 micron) và sử dụng nguồn sáng LED hoặc VCSEL. Đa chế độ có nhiều cấp độ khác nhau (ví dụ: OM1, OM2, OM3, OM4, OM5) và bím tóc phải phù hợp với cấp độ của nhà máy cáp.

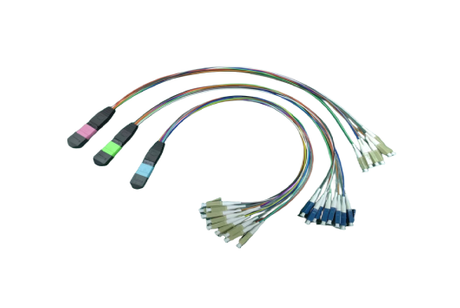

Hơn nữa, bím tóc thường được bán theo bó, chẳng hạn như bím tóc 12 sợi hoặc bím tóc ruy băng, trong đó 12 sợi được bó lại với nhau thành một dải ruy băng phẳng. Điều này mang lại hiệu quả cao cho việc nối với cáp trục ruy băng, tiết kiệm đáng kể thời gian và không gian trong khay nối.
Các phương pháp hay nhất để sử dụng bím tóc sợi bao gồm các kỹ thuật nối và xử lý tỉ mỉ, giảm căng thẳng thích hợp và sắp xếp chúng gọn gàng trong bảng vá hoặc đóng để đảm bảo độ tin cậy của mạng lâu dài.
Hiệu suất của bím tóc sợi không chỉ phụ thuộc vào bản thân thành phần mà còn phụ thuộc vào cách lắp đặt nó. Việc xử lý và lắp đặt đúng cách là rất quan trọng để tránh làm hỏng sợi quang mỏng manh và đảm bảo kết nối mạng đáng tin cậy. Việc tuân theo các phương pháp hay nhất là điều cần thiết cho bất kỳ quá trình cài đặt mạng chuyên nghiệp nào.
Đầu tiên và quan trọng nhất là việc ghép nối tỉ mỉ. Đầu sợi trần cực kỳ dễ vỡ. Nó phải được xử lý bằng tay và dụng cụ sạch để tránh nhiễm bẩn do dầu hoặc bụi, có thể gây ra mối nối kém. Sự phân cắt phải hoàn toàn vuông góc với trục sợi. Máy hàn nhiệt hạch chất lượng cao là điều cần thiết để thực hiện mối nối bền bỉ, ít hao hụt. Sau khi nối, mối nối phải được bảo vệ đúng cách bằng cách đặt nó vào khay nối được chỉ định và cố định bằng tấm bảo vệ mối nối. Điều này bảo vệ khớp nối dễ vỡ khỏi bị uốn cong hoặc căng thẳng.
Thứ hai, việc giảm bớt căng thẳng và quản lý là rất quan trọng. Điểm chuyển tiếp nơi cáp nối của đuôi sợi gặp sợi nối trần là điểm yếu. Nó phải được cố định đúng cách vào tấm vá hoặc khung đóng để ngăn chặn bất kỳ ứng suất kéo hoặc uốn nào trên mối nối. Bên trong bảng vá lỗi, các bím tóc phải được cắt gọn gàng và quản lý. Chúng phải có bán kính uốn cong nhẹ nhàng (không bao giờ nhỏ hơn thông số kỹ thuật tối thiểu của nhà sản xuất) để tránh những uốn cong vi mô có thể gây mất tín hiệu. Sử dụng các hướng dẫn và dây buộc định tuyến thích hợp sẽ giữ cho quá trình cài đặt luôn sạch sẽ, có tổ chức và có thể sử dụng được.
Cuối cùng, kiểm tra và tài liệu là rất quan trọng. Sau khi nối tất cả các bím tóc trong một bảng, mỗi kết nối phải được kiểm tra bằng Bộ kiểm tra suy hao quang học (OLTS) hoặc Máy đo phản xạ miền thời gian quang học (OTDR) để xác minh rằng suy hao mối nối nằm trong giới hạn chấp nhận được. Các kết quả, cùng với việc ánh xạ cổng tới cáp quang, phải được ghi lại. Tài liệu này rất có giá trị cho việc khắc phục sự cố và quản lý mạng trong tương lai. Bằng cách tuân thủ các phương pháp hay nhất này, bạn đảm bảo rằng sợi đuôi lợn, một thành phần nhỏ nhưng quan trọng, góp phần tạo nên một mạng lưới mạnh mẽ, hiệu suất cao và lâu dài.
Sự khác biệt giữa bím tóc bằng sợi và dây vá không chỉ là vấn đề ngữ nghĩa; nó là một khái niệm cơ bản trong kiến trúc của mạng cáp quang chuyên nghiệp. Dây cáp dạng sợi, với thiết kế một đầu nối, một đầu nối độc đáo, là nền tảng của cơ sở hạ tầng mạng hiệu suất cao, lâu dài. Nó cung cấp liên kết quan trọng, đáng tin cậy giữa cáp đường trục liên tục và các điểm kết nối có cấu trúc, có thể truy cập được giúp mạng có thể quản lý được. Việc sử dụng nó trong nối nhiệt hạch tạo ra các kết nối với mức tổn thất thấp nhất có thể và độ bền cao nhất có thể, tạo thành nền tảng của bất kỳ mạng quan trọng nào.
Ngược lại, dây vá phục vụ mục đích quan trọng không kém nhưng khác biệt của nó, cung cấp các liên kết linh hoạt, có thể cắm được để kết nối thiết bị hoạt động với cơ sở hạ tầng có cấu trúc. Chúng là công cụ chính của các hoạt động và cấu hình lại mạng hàng ngày. Một mạng được thiết kế tốt sử dụng hài hòa cả hai thành phần: các bím tóc bằng sợi để xây dựng một nền tảng vững chắc, lâu dài và các dây nối để mang lại khả năng vận hành linh hoạt trên nền tảng đó. Đối với bất kỳ ai tham gia thiết kế, lắp đặt hoặc bảo trì mạng cáp quang, sự hiểu biết sâu sắc về các thành phần này không chỉ là kiến thức kỹ thuật—nó là điều kiện tiên quyết để xây dựng một mạng đáng tin cậy, có thể mở rộng và sẵn sàng đáp ứng nhu cầu trong tương lai.
