PLC Splitter là một loại thiết bị phân phối năng lượng quang ống dẫn sóng tích hợp dựa trên đế thạch anh, phù hợp để kết nối các thiết bị cục bộ và thiết bị đầu cuối cũng như thực hiện bộ tách tín hiệu quang trong mạng quang thụ động (EPON, BPON, GPON, v.v.) và mạng FTTx.
Nó là một trong những thiết bị quang thụ động quan trọng trong các liên kết cáp quang, có một hoặc nhiều đầu vào và nhiều đầu ra.Ba thành phần quan trọng nhất của nó là đầu vào của mảng sợi, đầu ra và chip, thiết kế và lắp ráp ba thành phần của bộ tách quang PLC có thể ổn định sau khi công việc bình thường đóng một vai trò quan trọng.
→ Phân loại bộ chia quang PLC và cách sử dụng cụ thể
Trước hết chúng ta hiểu rằng bộ chia quang PLC có phân phối tập trung và phân phối theo tầng.Hãy nói về phân loại và cách sử dụng.
[1] Loại sợi trần
Bộ chia quang PLC loại trần trực tiếp sử dụng cáp quang (thường sử dụng sợi ruy băng), hai đầu không vào cuối, chủ yếu thích hợp cho những trường hợp tháo rời không thường xuyên, sử dụng hàn hoặc kết nối lạnh được lắp đặt trong nhiều loại hộp sợi đuôi hoặc dụng cụ thử nghiệm.

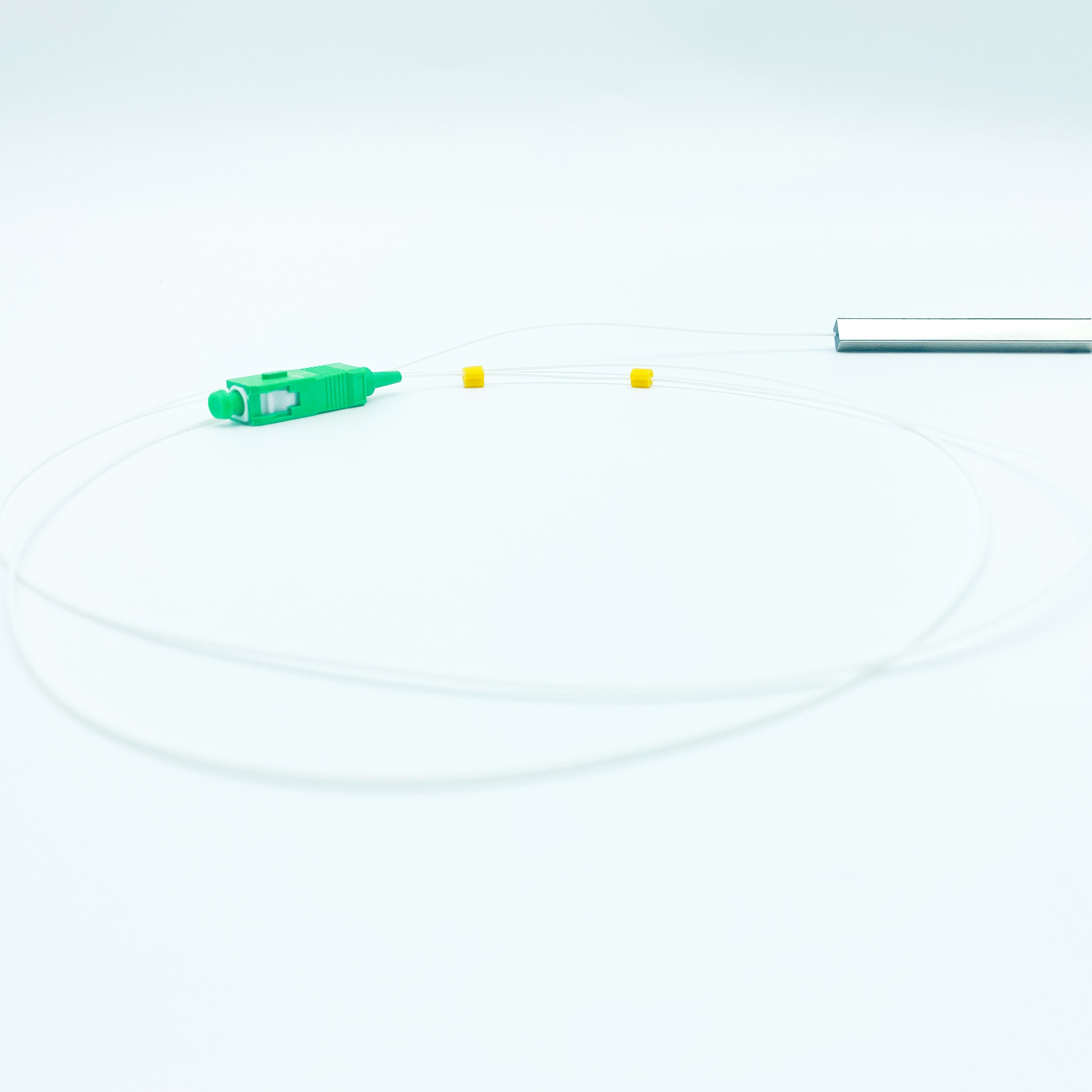

[2] Bộ chia vi mô
Micro PLC dùng để chỉ một cụm bộ chia quang nhỏ được bọc trong ống thép và sử dụng ống bọc rời 0,9mm cho đầu ra sợi quang.Chủ yếu áp dụng cho không gian lắp đặt tương đối chật hẹp, không cần hàn hoặc kết nối nguội, chẳng hạn như hộp đầu nối cáp, hộp cáp quang, cũng có thể được lắp đặt trong hộp kết hợp bộ chia quang loại phích cắm và giá đỡ.

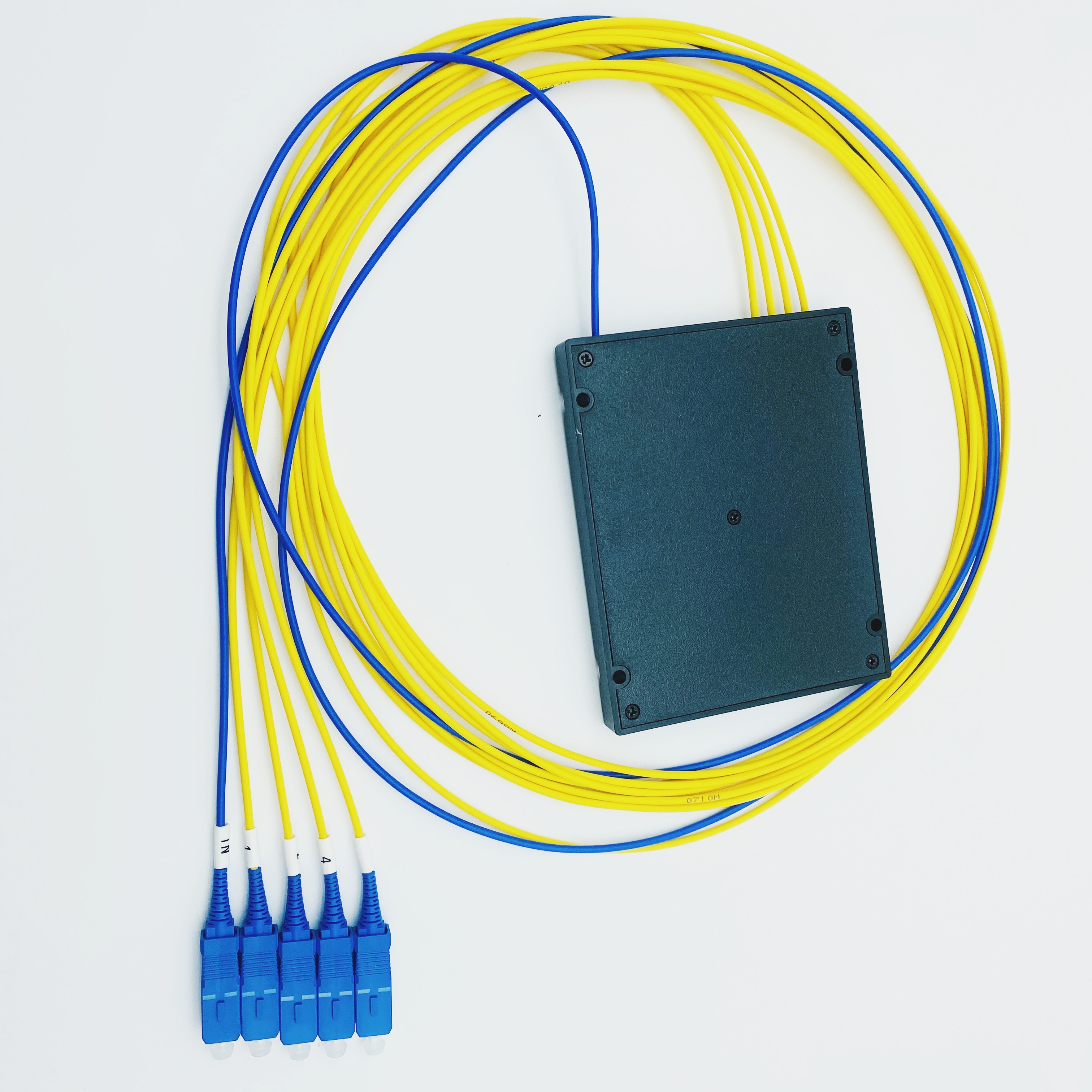

[3] Loại hộp ABS
Nó được gói gọn trong hộp nhựa ABS, cổng được dẫn ra ngoài bằng sợi đuôi.Nó chủ yếu được sử dụng trong giá đỡ và lắp đặt trong hộp chuyển giao cáp khi nhánh cáp quang đi vào nhà.
[4] Kiểu chèn
Plug-in PLC sử dụng bao bì hộp nhựa ABS, cổng sử dụng loại đầu cuối.Nó được sử dụng trong hệ thống FTTX cho người dùng cần phân chia ánh sáng.Chức năng chính là hoàn thiện phần cuối của cáp quang đi vào tế bào hoặc tòa nhà.Nó có các chức năng cố định, tước, nối, nối và ghép sợi quang, sau đó đi vào người dùng cuối dưới dạng cáp quang sau khi tách.

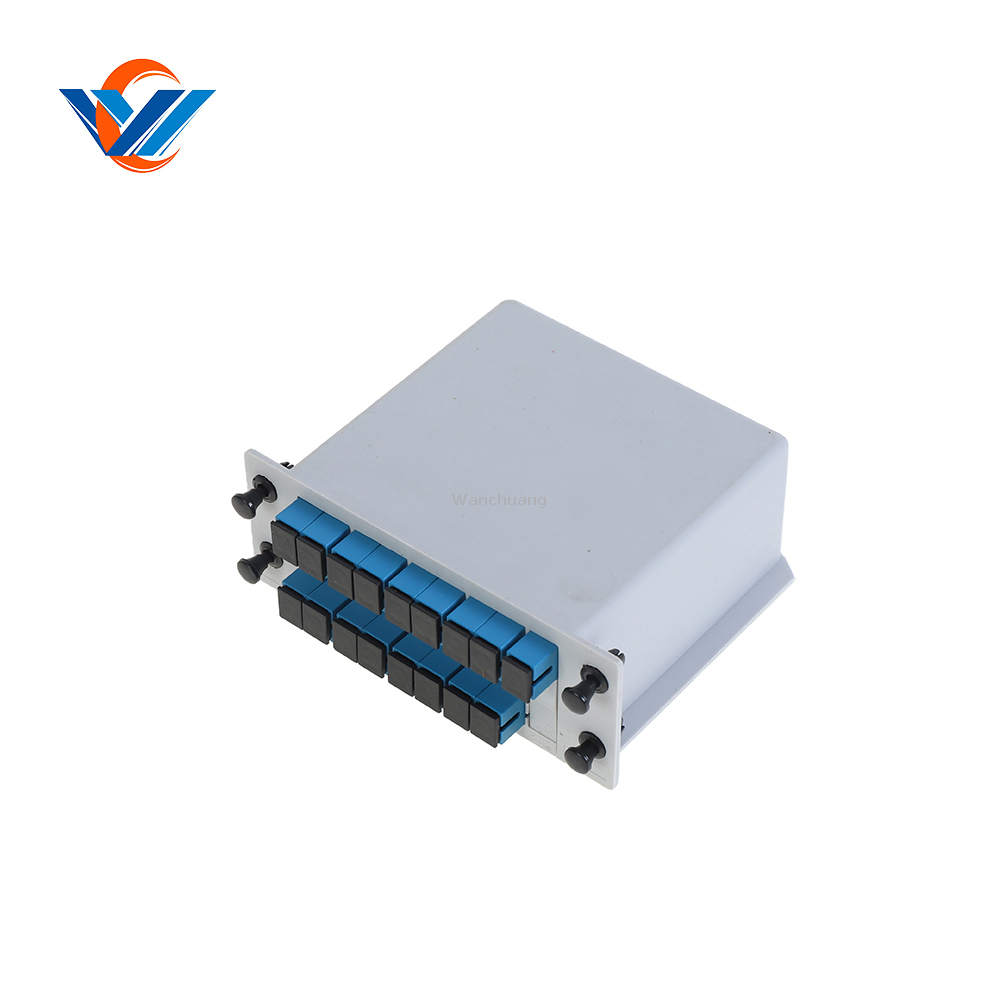

[5] Loại giá đỡ
PLC gắn trên giá được đóng gói trong hộp kim loại và có thể lắp đặt trong tủ 1U 19 inch.
