Khi mở tủ mạng sẽ thấy các sản phẩm đi dây tích hợp bên trong, ngoài cáp mạng và mô-đun, còn lại có thể không rõ ràng, khung phân phối, khung jumper và giá đỡ đường truyền là gì, sự khác biệt giữa họ?Nó làm gì?
· Khung xử lý đường dây

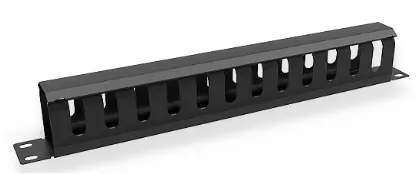

Giá đỡ cáp, có nơi gọi là cáp, là một kiểu sắp xếp cáp mạng tiện lợi, dùng để phân loại cáp mạng và không có mối quan hệ trực tiếp nào với mạng.Khi lắp đặt giá cáp, cáp phải được xử lý theo hướng của cáp để tạo thành một hệ thống dễ bảo trì.
Khung cáp thường được sử dụng cùng với khung phân phối để thuận tiện cho việc quản lý jumper.Giá cáp nâng cáp lên và khớp nối đi vào mô-đun RJ-45 theo chiều ngang, để cáp không quay vuông góc trước khi lắp vào mô-đun, giúp giảm hiện tượng mất tín hiệu của chính nó và giảm nhiễu bức xạ cho các dây cáp xung quanh.
Giá đỡ dây theo vật liệu có thể được chia thành giá dây kim loại và giá dây nhựa.Khi sử dụng, bạn có thể lựa chọn theo nhu cầu riêng của mình.
· Khung nhảy

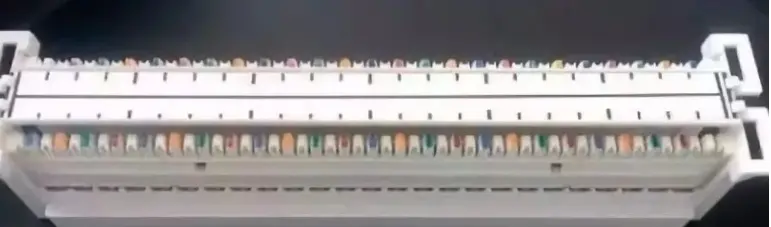

Khung Jumper bao gồm các bộ phận bằng nhựa mô-đun chống cháy, được trang bị một số dải răng để nối dây đầu cuối.Các công cụ đặc biệt 788J1 có thể được sử dụng để 'nhấn' cặp dây vào khung nhảy để hoàn thành việc chấm dứt cáp trung kế thoại và cáp ngang thoại.Thông số kỹ thuật thường được sử dụng là: 100 cặp, 200 cặp, 400 cặp, v.v.
Khung Jumper, thường được sử dụng trong các tủ mạng lớn, giống như khả năng sử dụng của gia đình hoặc văn phòng nhỏ là tương đối nhỏ.Vai trò chính của khung nhảy là giảm tổn thất trên các giao diện thiết bị mạng như bộ chuyển mạch.Bởi vì jumper trông giống như hàng xương cá, còn được gọi là bộ xương cá nên nó thường được sử dụng để kết nối điện thoại.
Chức năng của khung nhảy là cung cấp phương pháp kết cuối thuận tiện và nhanh chóng cho kết nối cáp dữ liệu và thoại mật độ cao.Khung Jumper có thể sử dụng cho cả máy treo tường và tủ đứng.Phạm vi của jumper rất rộng, phù hợp với tất cả các hệ thống liên lạc bằng giọng nói, đa phương tiện và các khía cạnh khác của ứng dụng tốc độ cao.
· Khung phân phối
Khung phân phối ở đây thường đề cập đến khung phân phối RJ45, còn được gọi là khung phân phối mạng.Nó được sử dụng để quản lý các thành phần quan trọng nhất trong hệ thống con và là trung tâm để thực hiện kết nối chéo của hai hệ thống con đường trục dọc và đường dây ngang.Khung phân phối thường được lắp đặt trong tủ hoặc trên tường.
Việc sử dụng khung phân phối hiện nay phổ biến hơn, dù là ở nhà hay văn phòng.Hoặc xây dựng công trình, miễn là việc sử dụng mạng, nói chung sẽ sử dụng khung phân phối, là để tạo thuận lợi cho việc quản lý.
