Mảng sợi (FA) là một mảng bao gồm một bó sợi hoặc dải sợi được lắp đặt trên đế V-Groove theo các khoảng thời gian xác định.

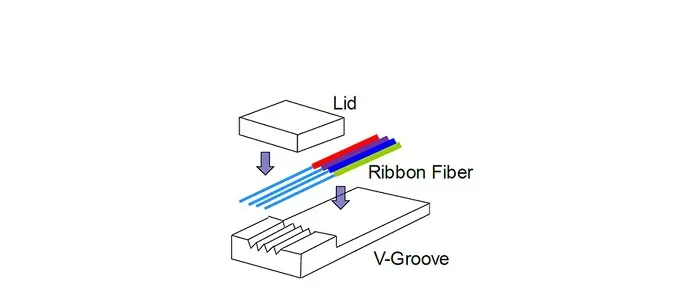

Mảng sợi quang trong truyền thông quang học chủ yếu bao gồm chất nền, trục lăn và sợi quang.Thông thường, nhiều rãnh được khoét ra ở đáy đế, tấm ép được ép và sợi quang đưa vào rãnh được cố định.Mảng sợi có yêu cầu rất cao về vật liệu và quy trình sản xuất.
Mảng sợi chủ yếu dựa vào rãnh chữ V được chạm khắc chính xác để nhận ra vị trí.Rãnh chữ V yêu cầu quy trình cắt đặc biệt để đạt được vị trí sợi chính xác.Phần sợi trần không có lớp phủ sợi được đặt trong rãnh chữ V.Quá trình này đòi hỏi công nghệ gia công siêu chính xác để định vị chính xác lõi sợi trong rãnh chữ V nhằm giảm mất kết nối, sau đó được bộ phận máy nén điều áp và cố định bằng chất kết dính, đồng thời mặt cuối được mài quang học để tạo thành mảng sợi.Vật liệu nền sẽ ảnh hưởng đến tính chất quang của mảng sợi và cần sử dụng vật liệu có hệ số giãn nở nhỏ để đảm bảo mảng sợi không bị ứng suất, độ tin cậy cao và không bị dịch chuyển sợi ở nhiệt độ cao.Thủy tinh và silicon là những vật liệu được sử dụng phổ biến, ngoài ra còn có gốm sứ, chất nền dẫn điện và chất nền nhựa.
Mảng sợi quang
Khoảng cách từ khe đến khe, số lượng kênh sợi và Góc mài của rãnh chữ V được tùy chỉnh theo nhu cầu, nhưng độ chính xác kích thước từ tâm đến tâm giữa các rãnh liền kề nằm trong khoảng ± 0,5μm và độ song song giữa các rãnh liền kề nằm trong khoảng ± 0,1 độ.Hầu hết các loại sợi được sử dụng trong FA đều là sợi ruy băng màu, có đặc tính chống uốn tốt và màu sắc sặc sỡ có thể dễ dàng phân biệt các kênh.
WTC thường được sử dụng trong ống dẫn sóng quang phẳng, cách tử ống dẫn sóng mảng, thiết bị sợi quang mảng chủ động/thụ động, hệ thống vi cơ điện tử;Mô-đun quang đa kênh, v.v. Trong số đó, mảng sợi quang là một trong những thành phần quan trọng của Bộ chia ống dẫn sóng quang phẳng (PLC Splitter), có thể làm giảm đáng kể tổn thất của các thiết bị ống dẫn sóng quang và căn chỉnh khớp nối quang.Wanchuang Communications cung cấp nhiều tùy chọn Mảng sợi, chẳng hạn như số lượng kênh mảng sợi, khoảng cách lõi sợi và Góc mài có thể được tùy chỉnh.Công nghệ truyền thông Wenchoon đã tập trung vào sản xuất OEM/ODM các thiết bị truyền thông quang thụ động trong 15 năm.Với đội ngũ R & D mạnh mẽ và năng lực sản xuất, Công nghệ truyền thông Wenchoon có thể cung cấp cho khách hàng các dịch vụ sản xuất tùy chỉnh một cửa về thiết kế, nghiên cứu và phát triển cũng như sản xuất các thiết bị cơ bản truyền thông quang thụ động.Dòng sản phẩm chủ yếu bao gồm đầu nối cáp quang, bộ nhảy cáp quang, bộ chia PLC, bộ ghép kênh phân chia bước sóng WDM, bộ chuyển mạch quang MEMS, v.v.
